Introduction to Amazon Virtual Private Cloud (VPC)

概览

  • 本实验将向您介绍 Amazon Virtual Private Cloud (Amazon VPC)。在本实验中,您将使用 Amazon VPC 向导创建 VPC、附加互联网网关、添加子网,然后为 VPC 定义路由,以便流量可以在子网和互联网网关之间流动。

涵盖的主题

完成本实验后,您将能够:

  1. 使用 VPC 向导创建 Amazon VPC

  2. 了解 VPC 的基本组件,包括:

  • 公有子网和私有子网

  • 路由表和路由

  • NAT 网关

  • 网络 ACL

什么是 Amazon Virtual Private Cloud (VPC)？

借助 Amazon Virtual Private Cloud (Amazon VPC),您可以在 Amazon Web Services (AWS) 云中预置一个逻辑隔离分区,让您在自己定义的虚拟网络中启动 AWS 资源。您可以完全掌控您的虚拟联网环境,包括选择自有的 IP 地址范围、创建子网,以及配置路由表和网关。 您可以在 VPC 中同时使用 IPv4 和 IPv6,保护资源和应用程序的安全并实现轻松访问。

任务 1:创建 Amazon VPC

  • 在此任务中,您将使用 VPC 向导创建 Amazon VPC。该向导将根据您指定的参数自动创建 VPC。使用 VPC 向导比手动创建 VPC 的各个组件简单得多。

以下是您将创建的 VPC 的概览:

alt text

本实验稍后会更详细地介绍每个组件。

  1. 在 AWS 管理控制台顶部服务菜单右侧的搜索栏中,搜索 VPC,然后从列表中选择 VPC。

  2. 单击左上角的 VPC 控制面板。

  3. 单击 Create VPC

  4. 在 Create VPC页面的 VPC settings(VPC 设置)部分下,选择 VPC and more。
    配置以下字段:

  5. 在自动生成名称标签下,确保自动生成处于选中状态,并在文本框中输入 Lab。
    可用区数量:选择 1。
    公有子网数量:选择 1。
    私有子网数量:选择 1。

  6. 展开自定义私有子网 CIDR 块: 自定义公有子网 CIDR 块:10.0.25.0/24
    自定义私有子网 CIDR 块:10.0.50.0/24
    NAT 网关 :选择 In 1 AZ
    VPC 终端节点:None

  7. 单击创建 VPC 现在将创建您的 VPC。状态窗口会显示进度。您的 VPC 创建完成后,状态窗口会确认已成功创建。创建过程可能需要几分钟的时间。

  8. 选择查看 VPC。
    复制 VPC ID 值并将其粘贴到文本编辑器中。

任务 2:了解 VPC

在此任务中,您将了解由 VPC 向导创建的 VPC 组件。

  1. 选择左侧面板中的 Your VPCs。

  2. 搜索在上一步保存的 VPC ID 值。

  3. 找到您的 VPC Name列,您的 VPC 是使用名称 Lab-vpc 创建的。

  4. 如果按 VPC 进行筛选下未显示 Lab-vpc,请刷新屏幕,然后再次单击选择 VPC。

  5. 在左侧导航窗格中,单击互联网网关。

系统将显示您的 VPC 的互联网网关。

互联网网关会将您的 VPC 连接到互联网。如果未显示互联网网关,那么 VPC 将无法连接到互联网。

互联网网关是可水平扩展、冗余且高度可用的 VPC 组件。因此,它不会对网络流量造成可用性风险或带宽限制。

  1. 在左侧导航窗格中,单击子网。 子网是 VPC 的子集。子网具有以下特点:

  • 属于特定 VPC

  • 位于单个可用区中(VPC 可以跨多个可用区)

  • 具有 IP 地址范围(称为 CIDR 范围,代表无类域间路由)
    系统将显示您的 VPC 的两个子网:一个公有子网和一个私有子网。

  1. 在 Name(名称)列中选择以 Lab-subnet-public 开头的 公有子网。 检查下方窗格中显示的信息:

  • 每个子网都分配有唯一子网 ID。

  • IPv4 CIDR 为 10.0.25.0/24 表示子网包含从 10.0.25.0 至 10.0.25.255 的 IP 地址范围。(也支持 IPv6,但不是本实验的一部分。)

  • 子网共有 256 个可能的地址,但仅有 250 个可用 IP。这是因为每个子网中有多个预留地址,而其中一个 IP 地址已被 NAT 网关占用。
    为什么此子网被认为是公有子网？ 答案在于子网路由。

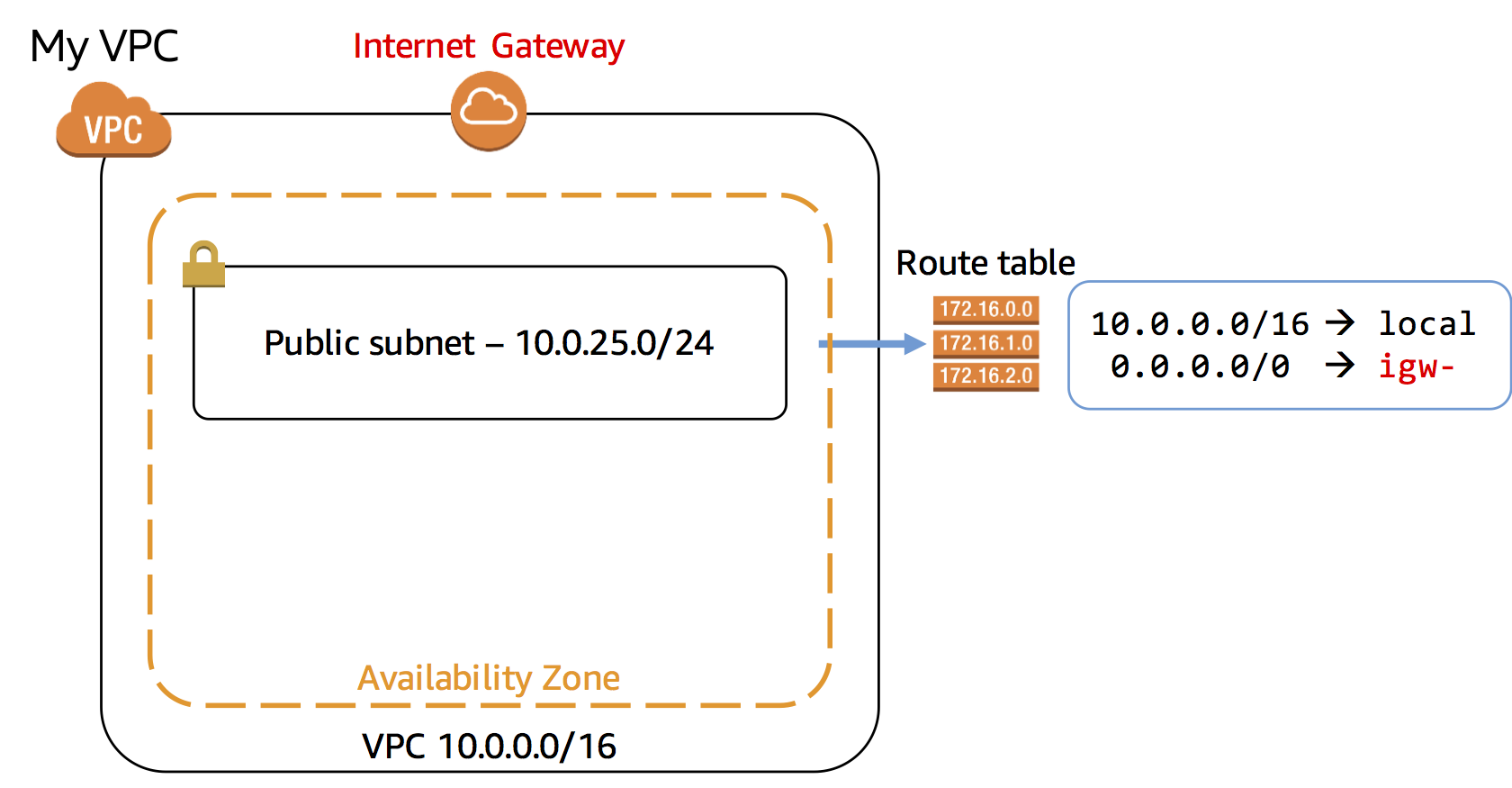

  1. 单击路由表选项卡。 每个子网与一个路由表关联,后者会指定出站流量通过哪些路由离开子网。这就像地址簿,根据目的地列出流量的去向。

alt text

在与您的公有子网关联的路由表中,有两个路由:

  • Route 10.0.0.0/16 | local(路由 10.0.0.0/16 | local)会将目的地为 VPC 中其他位置的流量(范围为 10.0.0.0/16)引向 VPC 中的本地位置。此流量不会离开 VPC。

  • Route 0.0.0.0/0 | igw-(路由 0.0.0.0/0 | igw-)会将所有流量都引向互联网网关。
    路由规则从限制性最高(斜杠后面的数字越大,限制性越高)到限制性最低(即 0.0.0.0/0,因为这指的是整个互联网)进行评估。因此,如果流量在 VPC 范围内,则首先在 VPC 内发送,否则就发送到互联网。您可以根据特定网络配置进一步编辑规则。

如果此子网关联的路由表具有指向互联网网关的路由,则此子网是 公有子网。也就是说,可以通过互联网访问。

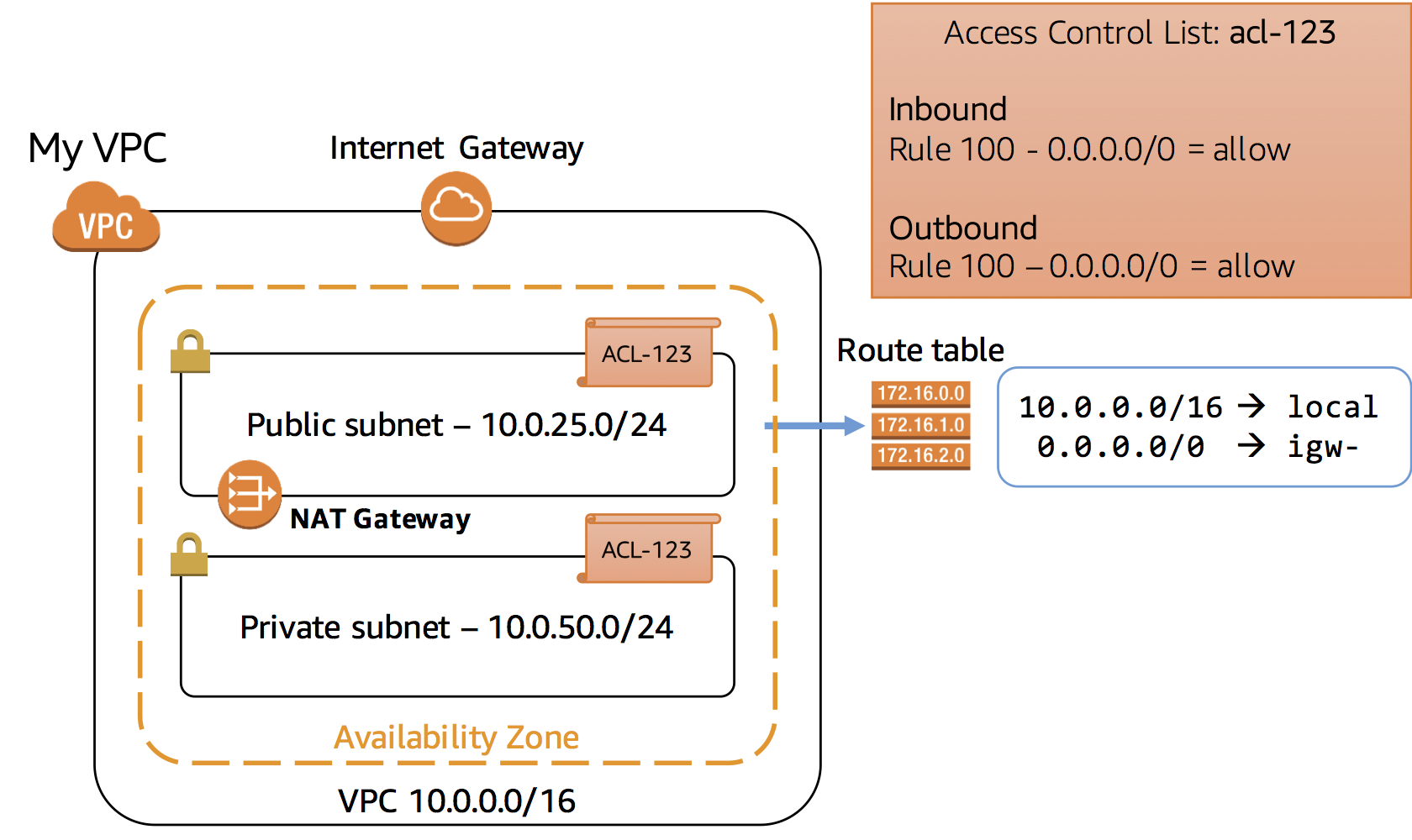

  1. 单击网络 ACL选项卡。 网络访问控制列表 (ACL) 是 VPC 的可选安全层,用作防火墙来控制进出子网的流量。作用在子网边界上，既可以做白名单也可以做黑名单，无状态(出，入都有设规则)

  • Rule 100 Inbound(规则 100 入站)允许所有入站流量流入公有子网。

  • Rule 100 Outbound(规则 100 出站)允许所有流量流出公有子网。

  • 每个规则集中的第二行都显示了一个星号 (*),在流量与之前的任何规则都不匹配的情况下充当全方位规则。

alt text

  1. 在左侧导航窗格中,单击子网。

  2. 在窗口顶部,选择所需的 私有子网名称列中以 Lab-subnet-private 开头的私有子网,并确保它是唯一被选中的行。

  3. 选择 Tags选项卡。

该子网已使用以值 Lab-subnet-private 开头的 Name 键进行标记。标签可以帮助您管理和标识您的 AWS 资源。

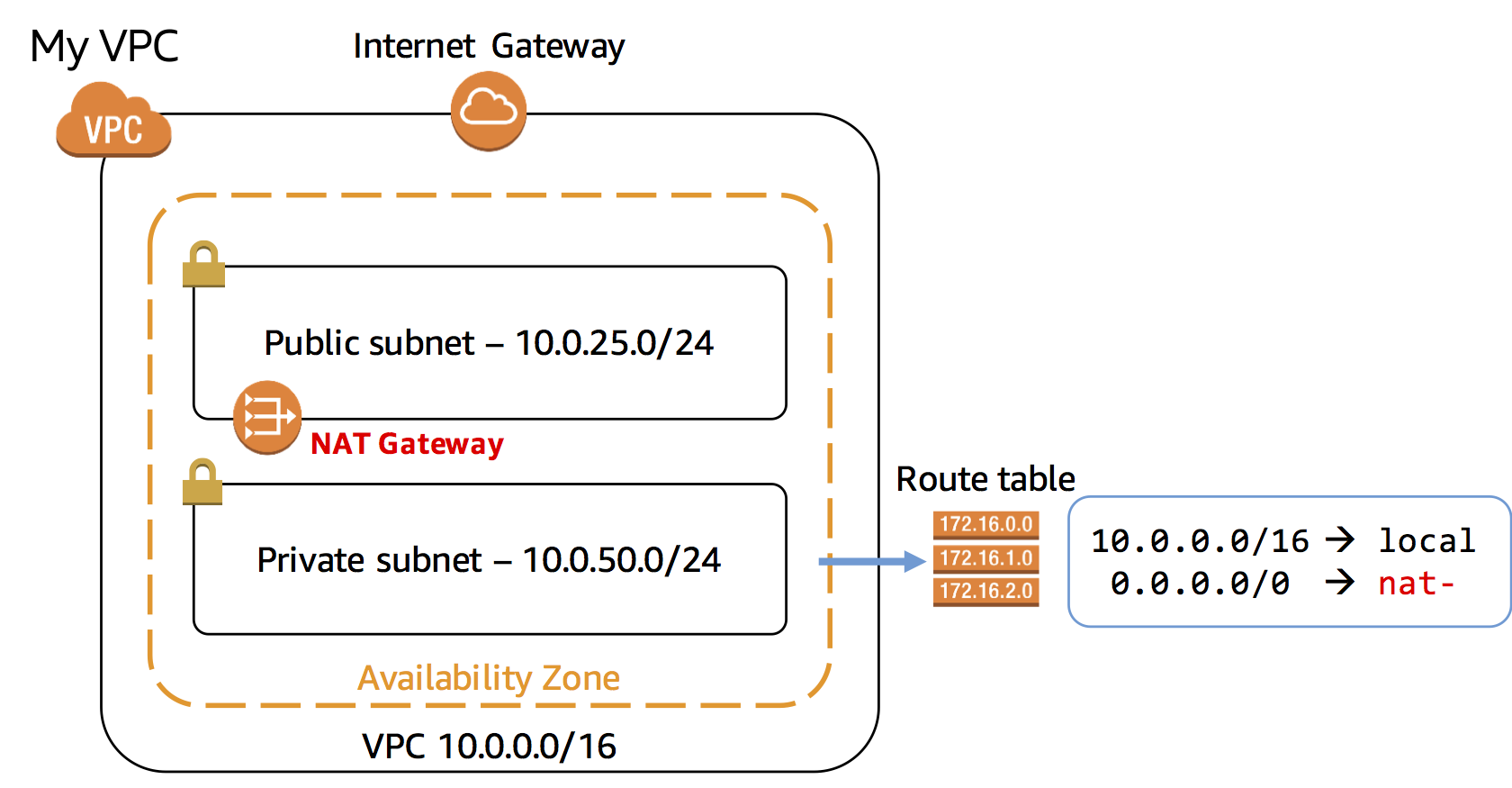

  1. 单击路由表选项卡。 私有子网的路由表采用以下配置:

  • Route 10.0.0.0/16 | local(路由 10.0.0.0/16 | local)与公有子网相同。

  • Route 0.0.0.0 | nat-(路由 0.0.0.0 | nat-)会将流量引向 NAT 网关。
    此子网没有通往互联网网关的路由。因此,这是 私有子网。

alt text

  1. 在左侧导航窗格中,单击NAT 网关。
    系统将显示 NAT 网关。
    网络地址转换 ***(NAT网关)**使私有子网中的资源能够连接到互联网和 VPC 外的其他资源。这是仅限出站的连接,这意味着连接必须从私有子网内发起。互联网上的资源无法发起入站连接。因此,这是一种保证资源私有和提高 VPC 资源安全性的手段。

alt text

  1. 在左侧导航窗格中,单击安全组。

  2. 选择与您复制到文本编辑器的 VPC ID 匹配的安全组,然后单击入站规则选项卡。
    安全组充当实例的虚拟防火墙,用于控制入站和出站流量。
    默认拒绝入，允许所有流量流出公有子网 只能做白名单

总结

恭喜！ 现在,您已成功完成以下任务:

使用 VPC 向导创建 Amazon VPC。 了解 VPC 的基本组件。

结束实验

遵循以下步骤关闭控制台并结束实验。

返回至 AWS Management Console。

在页面的右上角,选择 AWSLabsUser,然后选择 Sign out(退出)。

选择 End lab(结束实验),然后确认您要结束实验。
